8000 ₽

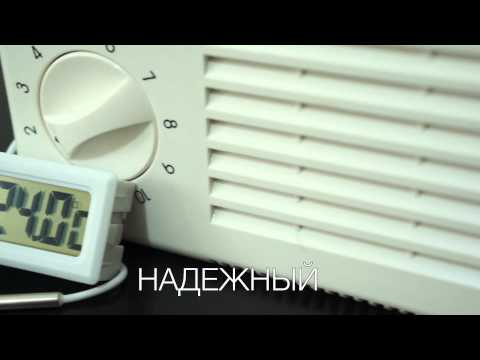

Регулятор мощности

Компания «ТеплЭко» является производителем тиристорного регулятора мощности, который предназначен для регулировки мощности любых электроприборов с током активной нагрузки до 16 А. Может быть использован с кварцевым обогревателем ТеплЭко. Вид климатического исполнения УХЛ 4.2 по ГОСТ 15150-69.

Области применения регулятора мощности

Тиристорный регулятор мощности ТеплЭко может применяться для управления различными видами нагрузок, работающих от сети переменного тока с номинальным напряжением 220В. Посредством тиристорного регулятора мощности можно управлять осветительными лампами накаливания, кварцевыми обогревателями, тэнами.

Тиристорный регулятор мощности можно применять в качестве регулятора скорости вращения некоторых типов электродвигателей переменного тока. Тиристорный регулятор мощности нельзя применять с емкостной нагрузкой. Степень защиты IP20 по ГОСТ 14254-96 (МЭК 529-89).

Summary
product image
Author Rating
1star1star1star1star1star
Aggregate Rating
no rating based on 0 votes
Brand Name
ТеплЭко
Product Name
Регулятор мощности
Price
RUB 8000
Product Availability
Available in Stock
Наименование параметра Значение
Выходная мощность, Вт 0…3000
Частота питающей сети, Гц 50
Номинальное напряжение питающей сети, В 220±10%
Максимальный ток нагрузки, А 14
Номинальный ток в цепи нагрузки, А до 12
Диапазон регулирования мощности от номинальной мощности подключенной нагрузки, % 0-96
Максимальная мощность подключаемой нагрузки, кВт 3
Ресурс, не менее включений/выключений 10000

Установка и эксплуатация регулятора мощности

Регулятор мощности должен эксплуатироваться в вертикальном положении. Рекомендуется крепить его к отвесным поверхностям не ниже 0.5 м от пола. Для подключения нагрузки и питания рекомендуется использовать трёхпроводный кабель с двойной изоляцией, многожильными проводниками сечением не менее 1.5 мм2 и наружным диаметром по изоляции не более 13 мм. Для ввода в корпус тиристорного регулятора мощности проводов наружной проводки в боковых стенках передней панели предусмотрены утоньшения, облегчающие формирование входных и выходных отверстий. В задней части корпуса регулятора мощности предусмотрены отверстия для ввода проводов скрытой проводки.

Установка и подключение регулятора мощности производится в следующей последовательности:

  1. Извлечь регулятор мощности из упаковки и отвернуть с помощью отвертки 4 винта. Снять переднюю панель регулятора, приложив усилие для снятия ручки с вала регулировочного резистора.
  2. Выбрать место для установки регулятора мощности. Расстояние от вентиляционных отверстий до объектов, ухудшающих условия воздушного охлаждения, должно быть не менее 100 мм.
  3. По соответствующим отверстиям в задней части корпуса выполнить разметку предварительных отверстий для установки дюбелей. Закрепить заднюю часть корпуса двумя саморезами 4х30.
  4. С концов введенных в корпус проводов (от сети и нагрузки) снять изоляцию на 4-5 мм и скрутить жилы зачищенных участков. Концы проводов от сети фиксировать с помощью отвертки в клеммах (на рисунке ниже) «L и N» согласно нанесенной на плату маркировке, а провода нагрузки в клеммах «LOAD» в соответствии со схемой подключения.
  5. Провода не должны касаться вала регулировочного резистора и радиатора.
  6. Переднюю панель привернуть к корпусу четырьмя винтами. Сетевой выключатель вставить в посадочное гнездо до четкой фиксации. Перед установкой ручки регулировки мощности ось переменного резистора повернуть до упора против часовой стрелки.
  7. Заводская установка начальной мощности соответствует 20% номинальной. При необходимости уровень начальной мощности можно корректировать вращением шлица подстроечного резистора, расположенного на плате регулятора.

Предупреждение. Так как корректировка начальной мощности производится при снятой передней панели и включённом питании, категорически запрещается проводить эту операцию персоналу, не имеющему соответствующего допуска.

Проведение работ по установке терморегулятора должно осуществляться только специалистом в соответствии с электросхемой, приведенной на внутренней стороне крышки корпуса. При этом следует соблюдать имеющиеся правила безопасности. Безопасность обеспечивается соответствующим монтажом и установкой на ровной, непроводящей и несгораемой поверхности.

Данный электромеханический регулятор температуры в помещении, который можно устанавливать в любом месте, предназначен для поддержания нужной температуры исключительно в сухих и закрытых помещениях в условиях обычной окружающей среды.

При вращении ручки настройки/регулировки температуры точка переключения располагается ниже, чем при автоматическом регулировании температуры. Точность точки переключения достигается только приблизительно через 1-2 часа работы прибора.

  • Допускаемая влажность в помещениях: максимум 95%, конденсация не допускается.
  • Расчетное импульсное напряжение: 2.5 кВ.
  • Температура для определения твердости вдавливанием шарика: 75°С.
  • Напряжение и ток для целей испытаний на электромагнитную совместимость: 230В; 0.1 А.
